二極管的伏安特性有哪些?你都了解嗎?

2023-03-09 16:32:39

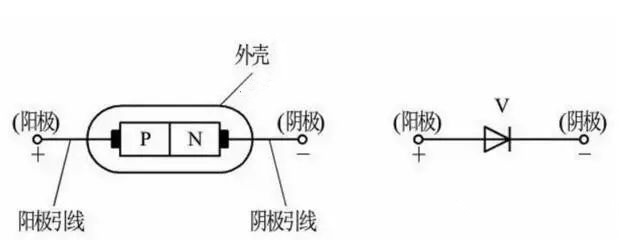

  談到二極管,相信大家并不陌生,二極管是用半導體材料(硅、硒、鍺等)制成的一種常見的電子器件 ,應用非常廣泛。它具有單向導電性,即在二極管陽極上增加正電壓時,二極管被導通。如果在陽極和陰極上增加反向電壓,二極管就會被阻斷。二極管由管芯、管殼和兩個電極組成。管芯是一個PN結,在PN結的兩端各引出一根導線,用塑料、玻璃或金屬材料作為包裝外殼,形成晶體二極管,如下圖所示。P區引出的電極稱為正極或陽極,N區引出的電極稱為負極或陰極。二極管的伏安特性有哪些?接下來新邦微小編來為大家介紹一下。

二極管的伏安特性

  一、二極管的伏安特性

  半導體二極管的核心是PN結,其特點是PN結的特性——單向導電。伏安特性曲線經常被用來生動地描述二極管的單向導電性。

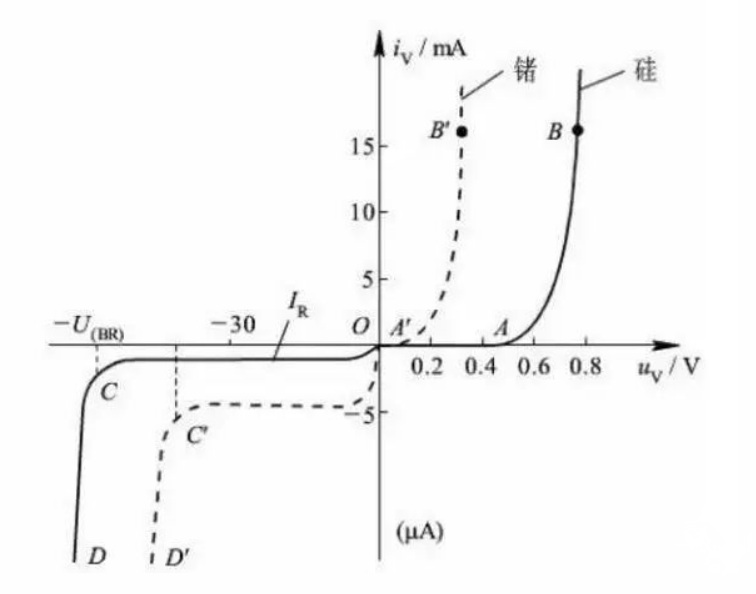

  如果以電壓為橫坐標,電流為縱坐標,將電壓和電流的對應值用平滑曲線連接起來,則構成二極管的伏安特性曲線,如下圖所示(圖中虛線為鍺管的伏安特性,實線為硅管的伏安特性)。

二極管的伏安特性坐標軸

  二、二極管伏安特性有哪些

  1.正向特性

  當二極管兩端增加正電壓時,產生正電流。當正電壓較小時,正電流很小(幾乎為零),這部分稱為死區,相應的A(A′)點電壓稱為死區電壓或門檻電壓(也稱閾值電壓),硅管約為0.5V,鍺管約為0.1V,如圖中OA(OA′)段。

  當正電壓超過門檻電壓時,正電流會急劇增大,二極管電阻很小,處于導通狀態。此時,硅管的正導通壓降約為0.6-0.7V,鍺管約0.2-0.3.3V,如圖中AB(A′B′)段。

  二極管正向導通時,要特別注意其正向電流不能超過最大值,否則會燒壞PN結。


  2.反向特性

  當二極管兩端加反向電壓時,在開始很大范圍內,二極管相當于很大的電阻,反向電流很小,不隨反向電壓而變化。此時的電流稱為反向飽和電流IR,如圖所示OC(OC′)段。

二極管


  3.反向擊穿特性

  當二極管的反向電壓增加到一定值時,反向電流急劇增加,稱為反向擊穿。此時,相應的電壓稱為反向擊穿電壓,用UBR表示,如圖1.11中的CD所示(C′D′)段。


  4.溫度對特性的影響

  由于二極管的核心是PN結,其導電性與溫度有關。當溫度升高時,二極管的正向特性曲線向左移動,正向壓降減小;反向特性曲線向下移動,反向電流增大。
